1. Preis im Leiterplatten-Designwettbewerb „Pfiffige Power-PCBs“

In Heft 26/2010 startete die Zeitschrift Elektronik zusammen mit der Jumatech GmbH den Leiterplatten–Designwettbewerb „Pfiffige Power PCBs“. Am 22. März 2012 wurden die besten Wirelaid-Leiterplatten ausgezeichnet.

Die dreiköpfige Jury – Dr. Hayao Nakahara, Markus Wölfel, Jumatech GmbH und Harry Schubert, Redaktion Elektronik - hat die Entwürfe bewertet und Preise vergeben.

Den 1. Preis im Leiterplatten-Designwettbewerb errang Rolf Sander von der Sander-CAD GmbH für das Redesign einer Netzeingangskarte (3 Phasen mit je 70 A) mit DC-Zwischenkreis, die bisher mit 8 Lagen realisiert wurde – 6 Innenlagen mit jeweils 105 um Kupfer, 2 Außenlagen à 35 um Kupfer, 420 x 219 mm groß. Dieser relativ teure Leiterplattenaufbau wurde nötig, da am Leiterplattenrand für die Leiterbahnführung von der Netzanschlussklemme zum Filter nur wenig Fläche zur Verfügung steht. Um die geforderten Strom-stärken von 70 A von den Anschlussklemmen zur Drossel zu führen, werden mindestens 5 Lagen mit 105 μm Kupfer benötigt. Da die Außenlagen wegen der hohen Spannung (bis 460 V) aus Isolationsgründen nicht nutzbar sind, musste bisher ein 8-Lagen-Aufbau verwendet werden.

Rolf Sander setzte sich das Ziel, mit der Wirelaid-Technik die Leiterplatte auf 4 Lagen zu reduzieren. Kein leichtes Unterfangen, wie sich herausstellte, denn bei fast 1.000 V Betriebsspannung und den hohen Stromstärken musste er die Lagen geschickt verteilen, um eine Isolationsfestigkeit von 2,8 kV (AC) zwischen den Lagen zu erreichen. Statt der sechs Innenlagen mit 105 um genügen nun zwei. Eine davon trägt zusätzlich die Wirelaid-Drähte, um die hohen Stromstärken zu leiten – pro Phase drei Flachdrähte 350 x 1400 mm.

Für diese pfiffige Konstruktion, hohe Spannung führende Hochstrom-Leiterbahnen auf engem Raum und unter Einhaltung von Isolationsvorgaben zu platzieren, hat die Jury Rolf Sander mit dem 1. Preis im Leiterplatten-Designwettbewerb „Pfiffige Power-PCBs“ ausgezeichnet.

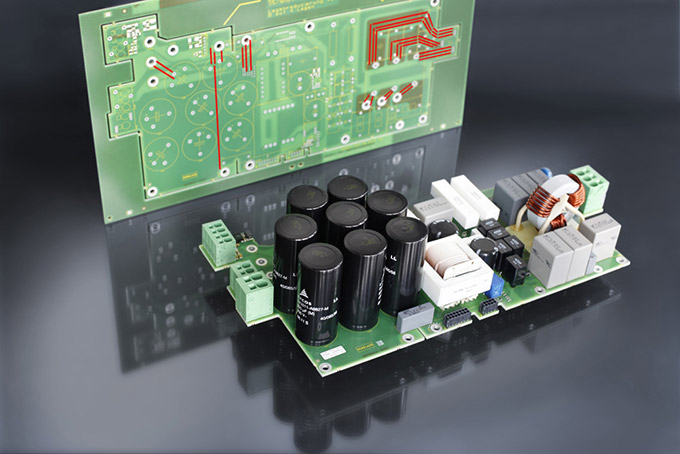

Leiterplatte mit Wirelaid-Technik Preisverleihung

Urkunde
